"Vacuum Form Table"

Mensagem por Helderluiss » quarta nov 08, 2006 10:53 am

Link de uma mesa que qualquer um pode construir com materiais que se encontram facilmente.

http://www.halloweenfear.com/vacuumformplans.html

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Mensagem por pjesus » quarta nov 08, 2006 12:34 pm

Isso dá jeito para fazer vidros de carros e ecrãs de motas e... errr...
oops... fórum errado :lol:

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Re: "Vacuum Form Table"

Mensagem por pjesus » sexta jan 09, 2009 4:39 pm

Não perguntes porque é que me lembrei disto.

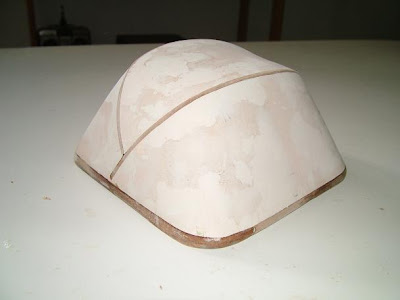

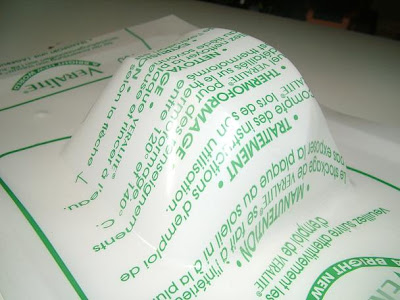

Pelo que vi no teu blog foi assim que fizeste a capuchana/tolda/boné do Dufour...

Imagem

Imagem

Imagem

Podias elaborar um pouco mais sobre a técnica?

Obrigado,

Tiago

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » sexta jan 09, 2009 11:26 pm

Boas,

Se poder ser eu explico, tens que fazer um molde da peça que queres em gesso será o ideal, pode também ser feito de um bloco de madeira e esculpido, em esferovite não é ideal porque pode esmagar deformar devido ao calor e à secução, depois no bloco fazes uma quadricula com linhas e vais tirando material até chegar aos pontos pretendidos, afaga-se com qualquer coisa até o molde ficar até ficar muito polido esta é para o molde, depois para a mesa de vácuo para o aquecimento podes arranjar uma daquelas barras dos gralhadores eléctricos portáteis, a mesa pode ser construída em MDF e tem que haver uma bomba de vácuo, que neste caso poderá ser um aspirador, a mesa tem que ter uns buracos no tampo e um na lateral por onde o ar passa ao ser puxado, é conveniente que seja anti fuga levar uma género de selante por dentro.
A peça é aquecida pelas resistências até ficar macio, baixa-se para cima do molde liga-se o aspirador e se o plástico tiver na temperatura ideal ele molda e espera-se um pouco até quase arrefecer porque se se tirar antes, como este tipo de plástico tem memoria pode haver o risco de começar a voltar à forma inicial.
Entre a mesa e o aro que tem o plástico, tem de haver algo que seja uma junta de vedação para que quando se ligar o vácuo ele consiga puxar o plástico para a forma pretendida.

Eu já fiz uns quantos moldes para fazer uma canopys, como material para molde utilizei o gesso e depois fui esculpindo até onde queria depois foi só fazer a peça, um dos moldes tem 30 cm de comprimento e as linhas de demarcação das várias partes da frente da canopy foram feitas em alto relevo, todas as coisas que a gente quer que sai em relevo têm que ser feitas em alto relevo.
Como o gesso é um material muito poroso não houve a necessidade de se fazer buracos de respiração se o molde em questão fosse feito em madeira teria que se fazer vários buracos de um diâmetro reduzido para o vácuo chegar a todo o lado possível.

Espero ter ajudado ou não :D

Jlopes
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Re: "Vacuum Form Table"

Mensagem por pjesus » domingo jan 11, 2009 1:31 pm

Pois, em teoria não parece muito complicado e há montes de aplicações em que isso daria jeito.
Um destes dias tenho que experimentar.
Obrigado!

Avatar do Utilizador
MG
Comodoro
Comodoro
Mensagens: 1259
Registado: sábado mar 15, 2008 11:49 pm
Localidade: Carcavelos

Re: "Vacuum Form Table"

Mensagem por MG » domingo jan 11, 2009 8:08 pm

pjesus Escreveu:Pois, em teoria não parece muito complicado e há montes de aplicações em que isso daria jeito.
Um destes dias tenho que experimentar.
Obrigado!
Eu tamben (interesante para os runabout ) . :idea:

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Re: "Vacuum Form Table"

Mensagem por pjesus » segunda jan 12, 2009 11:39 am

ArtMar Escreveu:A minha mesa, era uma caixa estanque com um tampo em aluminio de 2mm com 4 furos de 1mm por cm4, do tamanho A4.
Ó Artur, não tens fotos disso?
É que com"bonecos" um gajo tem sempre uma ideia melhor.
A mesa do link que o Helder postou no início parece-me demasiado high-tech...
ArtMar Escreveu:Fiz muitas carrocerias para Slots cars, e alguns cokpits de avião.
Pois, a primeira vez que pensei em experimentar era para fazer carroçarias para o 1:10...

Rui Martins
Capitão de Mar-e-Guerra
Capitão de Mar-e-Guerra
Mensagens: 611
Registado: terça nov 07, 2006 1:18 am
Localização: Polima-S.Dos. de Rana

Re: "Vacuum Form Table"

Mensagem por Rui Martins » segunda jan 12, 2009 11:06 pm

Em também tive uma mas era para fazer copos em plástico :neutral18:

Mas agora a sério, já pensaram em cascos para barcos ou mesmo, o respectivo convés ? O princípio é o mesmo !

Avatar do Utilizador
MG
Comodoro
Comodoro
Mensagens: 1259
Registado: sábado mar 15, 2008 11:49 pm
Localidade: Carcavelos

Re: "Vacuum Form Table"

Mensagem por MG » terça jan 13, 2009 12:11 am

Boas
SIM rui e muinto mais :idea: ;-) .

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Re: "Vacuum Form Table"

Mensagem por pjesus » terça jan 13, 2009 12:00 pm

Rui Martins Escreveu:Mas agora a sério, já pensaram em cascos para barcos ou mesmo, o respectivo convés ? O princípio é o mesmo !
O princípio será o mesmo mas calculo que não seja tão fácil. Para moldar um plástico mais grosso um simples aspirador servirá? :roll:

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » terça jan 13, 2009 1:07 pm

Boas,
Rui Martins Escreveu:...já pensaram em cascos para barcos ou mesmo, o respectivo convés ? O princípio é o mesmo !
Uma grande parte dos barcos de compra, dos mais acessíveis, os cascos são feitos por este processo, as carroçarias dos carros também, tem um sem fim de aplicações, o plástico que usam é ABS mas pode ser outro, convém ser um pouco mais grosso porque vai ter que esticar bastante.

Todo o processo tem que ser mais ou menos automático, no caso da máquina apresentada, o plástico depois de aquecido tem que ir para cima do molde e o vácuo tem que funcionar logo e não pode haver fugas, caso contrário o plástico começa a arrefecer e quando se mete carga como está mais frio não vai correr muito bem.

É normal que um ou dois moldes não saiam bem e por vezes um pouco mais, até se conseguir acertar com todo o processo.

Um dos problemas, por assim dizer, será acertar com a temperatura do plástico não pode aquecer nem pouco nem demasiado, se aquecer pouco chega ao molde e faz as linhas gerais e os detalhes não os faz pode nem chegar a conseguir fazer nada, se for aquecido demais o que pode acontecer é que comece a sair pequenas bolhas do plástico, pode rasgar na altura de se fazer o vácuo, pode pingar, pode romper.

Depois outra coisa que os moldes não devem ter e ângulos negativos, porque isto impede que se consiga remover tanto o molde como a peça moldada, pode-se fazer uma placa com várias peças que serão coladas.

Os peças que vão servir para fazer a duplicação têm que estar completamente perfeitas, porque se não estiverem o que vai aparecer na peça moldada, vão aparecer como um espelho todas as imperfeições e vai-se notar muito.

O aspirador tem que ter uma certa força porque se for simples não vai fazer nada, tem que ter força para tirar o ar da caixa e puxar o plástico para baixo, quanto maior for o molde maior a quantidade de ar ele tem que puxar e este processo tem que ser rápido.

Eu tive a sorte de trabalhar com uma em que a peça ia ter com o plástico e não o plástico com a peça, o processo inverso do modelo apresentado, era uma caixa de metal, tinha uma alavanca, dois botões e uma bomba de vácuo de alto debito, colocava-se o molde dentro da máquina, por cima o plástico que ficava preso numa moldura, que depois era aquecido quando estava no ponto certo empurrava-se o molde contra o plástico, ligava-se a bomba de vácuo e esperava-se um pouco para o plástico não desmoldar, o arrefecimento é quase instantâneo.

Jlopes
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Rui Martins
Capitão de Mar-e-Guerra
Capitão de Mar-e-Guerra
Mensagens: 611
Registado: terça nov 07, 2006 1:18 am
Localização: Polima-S.Dos. de Rana

Re: "Vacuum Form Table"

Mensagem por Rui Martins » quarta jan 14, 2009 2:09 am

Boa explicação Flysafe.

Na realidade não será fácil. Já moldei canopys utilizando o forno para aquecer o plástico que estava preso numa moldura e não usava vácuo. Com as mãos (protegidas claro) segurava na moldura e pressionava (ou descia) o plástico contra o molde e a coisa resultava mais ou menos :Derretido: . Por vezes ajudava com uma pistola de ar quente.

É claro que o molde tem que estar perfeito, mas as pequenas imperfeições notam-se mais pelo lado de dentro do que pelo lado de fora e se o plástico tiver uma espessura adequada não ficará assim tão mal. Claro que como em todos os processos de moldagem do género temos que pensar na forma de depois retirarmos a peça do molde.

Como disse, não tenho experiência mas já vi fazer peças em plástico (ABS ?? - pareceu-me ser outro tipo de plástico). A peça em questão tinha um molde em madeira com vários furos para passar o ar do vácuo que era aspirado por um aspirador um pouco maior do que o normal (tipo pequeno aspirador industrial dos que se usam para se limpar os locais de trabalho - oficinas, ateliers, pequenos armazéns, etc. ) . Não me pareceu que tivesse um poder de aspiração, por aí além, mas era o suficiente para fazer o vácuo para moldar a peça em questão, tipo meio frasco de uma marca de um champô, que teria para aí uns 50 cm de comprimento por uns 30 de largura e uns 20 de altura ( estou a falar um pouco de cor, pois já foi há algum tempo )

Já agora vejam isto:

http://images.google.pt/imgres?imgurl=h ... T%26sa%3DN

Era um processo artesanal apesar de estar a ser utilizado numa firma que trabalha em acrílicos. Fizeram várias tentativas e após dois ou três insucessos as coisas começaram a correr bem e lá fizeram as peças necessárias.

Claro que talvez não se justifique este trabalho para meia dúzia de barcos.

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » quarta jan 14, 2009 12:57 pm

Boas,
Rui Martins ontem a procurar umas coisas na net dei com isto, um barco termomoldado que modelo é isso agora não é importante, mas é para se ver as hipóteses possíveis, o plástico é relativamente barato quando comprado em quantidade e moldar um modelo depois de tudo afinado é relativamente barato, por trás disto tudo não nos podemos esquecer que temos que fazer moldes, temos que estudar o melhor solução, etc, etc.

Os aspiradores por assim dizer têm duas potencias a que a gente gosta, que é a que vem no equipamento do género 1600watts ou 1800watts e a que ele consegue fazer na realidade que são cerca de 400watts de aspiração, penso que o termo será este, antigamente o carrefor tinha isso descrito nos equipamentos que tinha agora ainda não me dei ao trabalho de ver se o Con.....te terá essa informação, é uma maneira de se vender mais.

Por acaso já conhecia a página deste tipo que fez as vestimentas para a Guerra das Estrelas.

As imperfeições vêm-se por dentro e por fora como se pode ver na imagem que o pjesus colocou por dentro também se vêm mas por fora vão-se notar muito mais é onde o sol bate e reflecte.
pjesus Escreveu:
Imagem
Jlopes
Não tem Permissão para ver os ficheiros anexados nesta mensagem.
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » quarta jan 14, 2009 2:01 pm

Boas,

Fica aqui um exemplo de um molde que fiz para um avião meu a partir de um bloco de gesso com 4 kg e fui esculpindo até chegar onde eu queria.
Não tem Permissão para ver os ficheiros anexados nesta mensagem.
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » quarta jan 14, 2009 2:16 pm

Isto foi um molde que fiz para um modelo meu com 4 Kg de gesso e fui esculpindo até chegar ao pretendido, o plástico de protecção ainda não foi removido por questões de segurança para não riscar o cristal.

Jlopes
Não tem Permissão para ver os ficheiros anexados nesta mensagem.
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Avatar do Utilizador
pjesus
Almirante
Almirante
Mensagens: 7392
Registado: quinta ago 10, 2006 10:21 am
Localidade: Sobreda
Localização: Parede
Contacto:

Re: "Vacuum Form Table"

Mensagem por pjesus » quarta jan 14, 2009 3:36 pm

:shock: Tens fotos da mesa que usaste?

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » quarta jan 14, 2009 4:36 pm

A mesa que usei para fazer este canopy foi naquela que descrevi atrás que tinha bomba de vácuo acoplada :cry: tenho pena de não poder ter uma parecida.
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.

Avatar do Utilizador
Flysafe
Comodoro
Comodoro
Mensagens: 1366
Registado: sábado jul 12, 2008 11:09 pm
Localidade: Lisboa
Localização: Lisboa

Re: "Vacuum Form Table"

Mensagem por Flysafe » quarta jan 14, 2009 5:16 pm

Boas,

Andei um pouco à procura para se perceber melhor do que estou a a falar e achei uma muito parecida esta é um pouco maior, deixo aqui o link

Fotos aqui
A peça de cima é o aquecedor o plástico fica preso entre a peça preta que é fixa com aqueles dois grampos rápidos e por baixo é onde se encontra o original que depois sobe para se fazer o vácuo, no link que está ai tem fotos e dois pequenos clips de vídeo que mostram o processo.

Jlopes
Não tem Permissão para ver os ficheiros anexados nesta mensagem.
Eu não estou perdido, eu estou incerto da minha posição.
Eu continuo confuso, mas a um alto nível.


Avatar do Utilizador
Helderluiss
Almirante
Almirante
Mensagens: 3124
Registado: sexta nov 18, 2005 1:00 pm
Localidade: Palmela
Localização: Palmela
Contacto:

Re: "Vacuum Form Table"

Mensagem por Helderluiss » segunda jun 10, 2013 10:39 am

Voltando a este assunto, alguem conhece empresas ou particulares que tenham este serviço? Tenho dois moldes negativos em gesso e preciso tirar uma peças.
